Chart.js 툴팁 레이블 색상 변경, 레전드 레이블 색상 변경

bread-gee 2024. 7. 31. 09:33

라인 차트를 사용하는데, 기본적으로 흐린 라인이었다가 포커스가 가면 Point Dot과 라인에 색상이 입혀지는 디자인이 나왔다.

차트 라인 마우스 오버 후 화면



어찌저찌 레퍼런스에서 라인 색상 hover 전, 후를 대응하는 속성값들을 찾아서 적용했는데,

아무리 찾아도 툴팁 레이블 색상레전드의 레이블 색상을 변경하는 방법을 모르겠더라.



그래도 똑같이 구현하고 싶고, 또 전혀 없을 것 같은 내용은 아니라 열심히 찾아보았다.

역시나 없을리가 없지~

다른 분들의 시간 절약을 위해 공유해 보겠습니다.



우선, 차트 마우스오버 효과를 주기 위한 설정값들입니다.

import { type ChartData } from 'chart.js'

const lineChartData = reactive<ChartData<'line', number[], unknown>>({
  labels: ['January', 'February', 'March', 'April', 'May', 'June', 'July'],
  datasets: [
    {
      label: '위험',
      data: [65, 59, 80, 202, 56, 55, 40],
      // line
      borderColor: '#fed6de',
      hoverBorderColor: '#fa5c7c',
      borderWidth: 4,
      hoverBorderWidth: 4,
      // point
      pointRadius: 0,
      pointHoverRadius: 7,
      pointBorderColor: '#fed6de',
      pointHoverBorderColor: '#fa5c7c',
      backgroundColor: '#fed6de',
      hoverBackgroundColor: '#fa5c7c'
    },
    {
      label: '성공',
      data: [20, 78, 26, 97, 10, 50, 33],
      // line
      borderColor: '#d4f6e7',
      hoverBorderColor: '#53dca0',
      borderWidth: 4,
      hoverBorderWidth: 4,
      // point
      pointRadius: 0,
      pointHoverRadius: 7,
      pointBorderColor: '#d4f6e7',
      pointHoverBorderColor: '#53dca0',
      backgroundColor: '#d4f6e7',
      hoverBackgroundColor: '#53dca0'
    },
    {
      label: '실패',
      data: [40, 11, 22, 49, 1, 47, 55],
      // line
      borderColor: '#e4e7ea',
      hoverBorderColor: '#959faa',
      borderWidth: 4,
      hoverBorderWidth: 4,
      // point
      pointRadius: 0,
      pointHoverRadius: 7,
      pointBorderColor: '#e4e7ea',
      pointHoverBorderColor: '#959faa',
      backgroundColor: '#e4e7ea',
      hoverBackgroundColor: '#959faa'
    }
  ]
})



아래 내용은 옵션값인데요.

import { Line } from 'vue-chartjs'
import { Chart, type ChartData } from 'chart.js'

const options = reactive({
  type: 'chart',
  responsive: true,
  maintainAspectRatio: false,
  interaction: {
    intersect: false,
    mode: 'index'
  },
  hover: {
    mode: 'dataset'  // 마우스 오버 효과를 위해 꼭 필요
  },
  plugins: {
    legend: {
      display: true,
      position: 'bottom',
      labels: {
        padding: 20,
        usePointStyle: true,
        pointStyle: 'circle',
        boxWidth: 10,
        boxHeight: 10,
        font: {
          size: 16
        },
        // 레전드 내 레이블 색상 변경
        generateLabels: (chart) => {
          const labels = Chart.defaults.plugins.legend.labels.generateLabels(chart)
          for (const key in labels) {
            const target = Number(key)
            if (target === 0) {
              labels[key].text = '위험'
              labels[key].fillStyle = '#fa5c7c'
              labels[key].strokeStyle = '#fa5c7c'
            } else if (target === 1) {
              labels[key].text = '성공'
              labels[key].fillStyle = '#53dca0'
              labels[key].strokeStyle = '#53dca0'
            } else if (target === 2) {
              labels[key].text = '실패'
              labels[key].fillStyle = '#959faa'
              labels[key].strokeStyle = '#959faa'
            }
          }
          return labels
        }
      }
    },
    tooltip: {
      borderWidth: 1,
      borderColor: '#eeeeee',
      backgroundColor: '#ffffff',
      padding: 10,
      bodySpacing: 10,
      titleColor: '#595959',
      usePointStyle: true,
      pointStyle: 'circle',
      boxPadding: 5,
      boxWidth: 10,
      boxHeight: 10,
      bodyColor: '#595959',
      font: {
        size: 12
      },
      caretSize: 0,
      // 툴팁 내 레이블 색상 변경
      callbacks: {
        labelColor: (tooltipItem) => {
          if (tooltipItem.datasetIndex === 0) {
            return {
              borderColor: '#fa5c7c',
              backgroundColor: '#fa5c7c'
            }
          }
          if (tooltipItem.datasetIndex === 1) {
            return {
              borderColor: '#53dca0',
              backgroundColor: '#53dca0'
            }
          }
          if (tooltipItem.datasetIndex === 2) {
            return {
              borderColor: '#959faa',
              backgroundColor: '#959faa'
            }
          }
        }
      }
    }
  },
  scales: {
    x: {
      ticks: {
        font: {
          size: 16
        }
      }
    },
    y: {
      ticks: {
        font: {
          size: 16
        }
      }
    }
  }
})



주목해야 할 내용 세가지는

1. 마우스 오버 효과를 주려면 후버 모드를 'dataset'으로 선언해 주어야 합니다.

options.hover.mode

hover: {
	mode: 'dataset' // 마우스 오버 효과를 위해 꼭 필요
},



2. 레전드 옵션의 generateLabels 함수를 이용해 레전드 내의 레이블 값 속성을 재선언해 주어야 합니다.

options.plugins.legend.labels

generateLabels: (chart) => {
    const labels = Chart.defaults.plugins.legend.labels.generateLabels(chart)
    for (const key in labels) {
        const target = Number(key)
        if (target === 0) {
          labels[key].text = '위험'
          labels[key].fillStyle = '#fa5c7c'
          labels[key].strokeStyle = '#fa5c7c'
        } else if (target === 1) {
          labels[key].text = '성공'
          labels[key].fillStyle = '#53dca0'
          labels[key].strokeStyle = '#53dca0'
        } else if (target === 2) {
          labels[key].text = '실패'
          labels[key].fillStyle = '#959faa'
          labels[key].strokeStyle = '#959faa'
        }
    }
    return labels
}



3. 툴팁 옵션의 callbacks로 제공하는 labelColor 함수를 이용해 툴팁 레이블 속성을 재선언 해주어야 합니다.

options.plugins.tooltip.callbacks

callbacks: {
    labelColor: (tooltipItem) => {
        if (tooltipItem.datasetIndex === 0) {
            return {
                borderColor: '#fa5c7c',
                backgroundColor: '#fa5c7c'
            }
        }
        if (tooltipItem.datasetIndex === 1) {
            return {
                borderColor: '#53dca0',
                backgroundColor: '#53dca0'
            }
        }
        if (tooltipItem.datasetIndex === 2) {
            return {
                borderColor: '#959faa',
                backgroundColor: '#959faa'
            }
        }
    }
}





그리고 결과 화면!

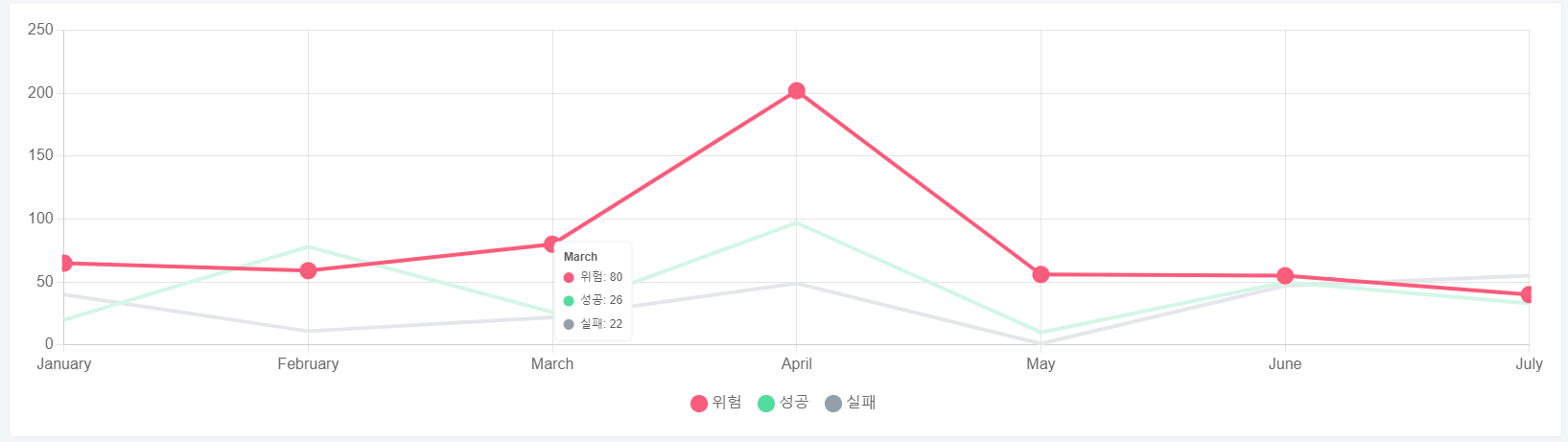

차트 라인 마우스 오버 시 툴팁 레이블 색상과 레전드 레이블 색상 변경 후 화면
